Испытательный бокс для двигателей

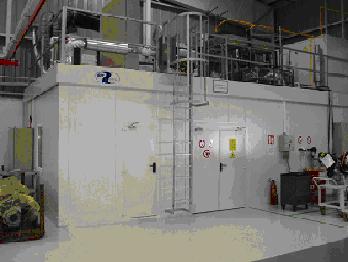

СБОРНО-РАЗБОРНЫЙ ИСПЫТАТЕЛЬНЫЙ БОКС ДЛЯ АУДИТОВ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ

Испытательный стенд предназначен для испытаний при аудитах и долгосрочных испытаний двигателей внутреннего сгорания и дизельных двигателей. Измерительное оборудование с асинхронным динамометром представляет собой современную концепцию в испытательных службах и использует новейшие Hi-Tech технологии. Автоматическая система кондиционирования и вентиляции обеспечивает для испытательного стенда условия, соответствующие ISO 1585.

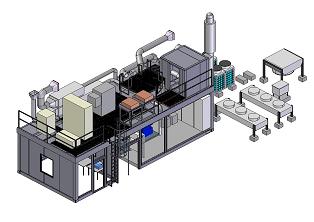

Компактный модульный комплекс характеризуется:

• легко монтируемой системой (позволяет чистое встраивание в труднодоступные пространства)
• подходит для условий с недостачей охлаждающей воды (собственная подготовка холодной воды)
• собственная установка деминерализации
• с вентиляционной системой, обеспечивающей подачу свежего воздуха
• с двумя резервными топливными баками (бензин, дизельное топливо)
• с собственным источником сжатого воздуха
• с CO2 огнетушительной системой, детектированием утечки газов, вытяжкой продуктов горения
• для установки на существующий пол, без требования по установке в приямке

Описание:

Измерение и тестирование двигателей осуществляется в звукоизолированном боксе с динамометром, помещенном на подрессоренной фундаментной плите. Вместе с двойным технологическим полом она создает основание испытательного бокса. Необходимые служебные технологии подобраны так, чтобы не уменьшать полезную площадь и обеспечить максимальную доступность обслуживаемых мест. В зависимости от многочисленности и такта испытуемых двигателей можно выбирать из нескольких видов загрузки и закрепления на испытательном стенде. Диагностическое и измерительное оборудование общается с управляющим и визуализационным ПК. Испытательный стенд использует диагностические системы известных мировых фирм с обеспечением сервиса.

Постоянное присутствие обслуживающего персонала в процессе тестирования обеспечено в комфортабельной среде офисного помещения. Здесь осуществляется оценка, контроль и надзор над испытаниями при аудитах.

Техническое оснащение:

Общие технические параметры:

Механические стандартные свойства:

• стандартное шумоглушение в 38 дБ (A) при 250 Гц
• автоматическая огнетушительная система CO2
• огнестойкость F30
• объем топливных баков: 2 × 50 л
• внутренняя среда (от +15 до +35 )°C
• подготовленный воздух для всасывания двигателя: +25°C, 50% отн. вл.

Электрические свойства:

• электропитание PEN, 3 × 400В +15/-10%, 50 (60) Гц
• стандартная степень защиты распределительных щитов IP43
• динамометр:
  1. 130 кВт / гл. подводящий провод 500A
  2. 235 кВт / гл. подводящий провод 630A
  3. 305 кВт / гл. подводящий провод 800A

Эксплуатационные условия - ČSN EN 60 204-1

• температура окружающей среды до +45°C
• относительная влажность до 90%
• альтитуда до 1000 м н.у.м.

Общие сведения:

Мобильные испытательные стенды играют в современном глобализованном мире важную роль. В различие от стационарного способа строительства, неоспоримым преимуществом является абсолютная вариабельность и мобильность. Подбор динамометра исходит из местных специфических условий. Водой охлаждаемые тормозы изменяют частично служебную технологию, сохраняется сложнейшая стандартизованная концепция строительства модулей. Принцип вариабельных модулей позволяет в то же время два способа встраивания в существующие производственные линии.

Сборно-разборные модули:

- позволяют чистое встраивание в труднодоступные места производственной линии. С помощью легкой монтажной техники встраивается и демонтируется специальная технология на точном месте назначения.

Контейнерные модули:

- сокращают срок строительства и монтажа за счет требований по пространству и транспортировке. Они подходят для наружного и нового строительства, где доступна тяжелая манипуляционная и транспортная техника. При увеличенных затратах и с учетом существующей несущей способности промышленных полов, размещение во внутренних производственных помещениях возможно.

С учетом специфических требований, оба принципа можно комбинировать
